T系列螺旋锥齿轮传动箱概述:

1、T系列一级螺旋锥齿轮传动箱，标准化，多品种，速比1:1、 1.5:1、 2:1、 2.5:1、 3:1、 4:1、 5:1全部为实际传动比。平均效率98%。

2、有单轴、双横轴、单纵轴、双纵轴可选。

3、螺旋锥齿轮可以正反运转，低速或高速传动平稳，而且噪声低，振动小，承受力大。

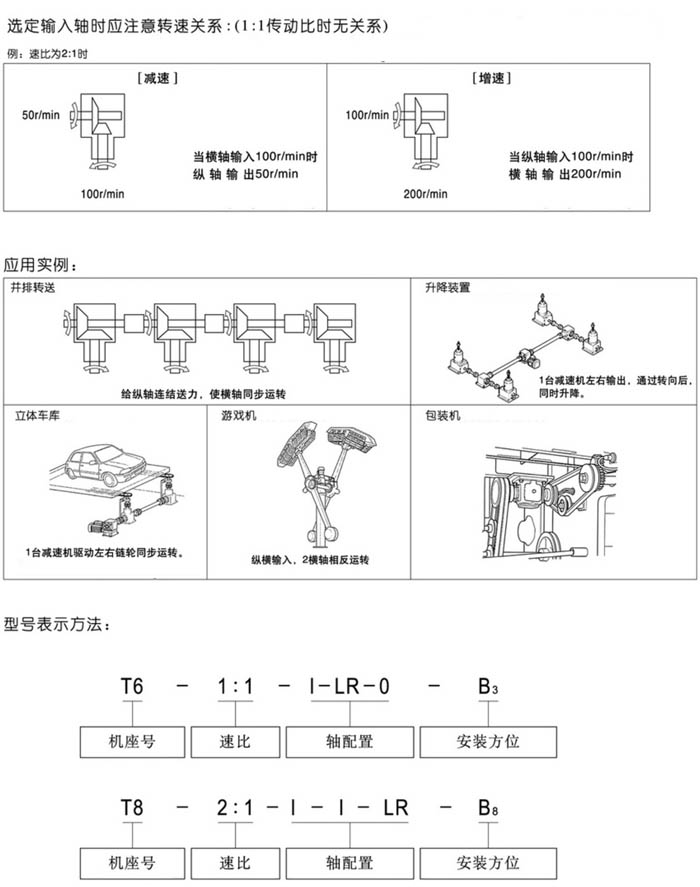

4、当速比不为1:1时，横轴输入、纵轴输出为减速，纵轴输入.横轴输出为增速。

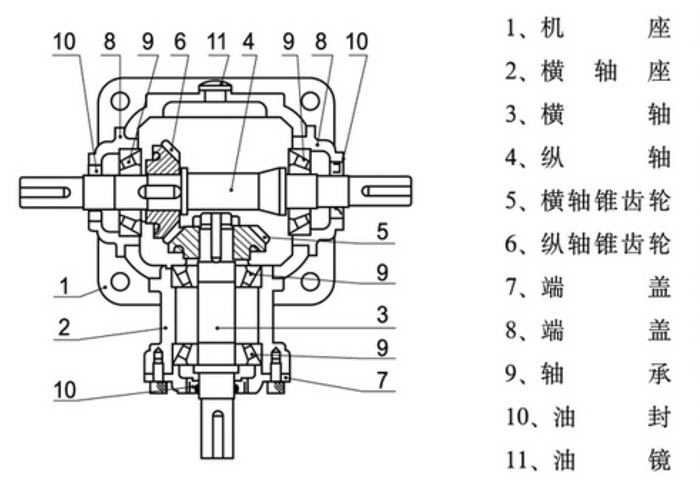

T系列结构图:

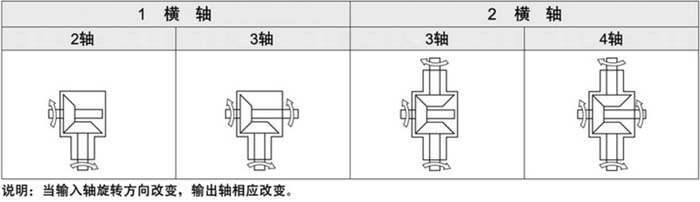

转向功能：

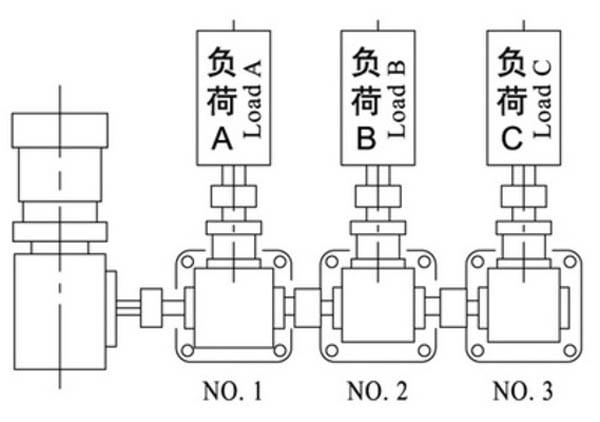

T系列举例：

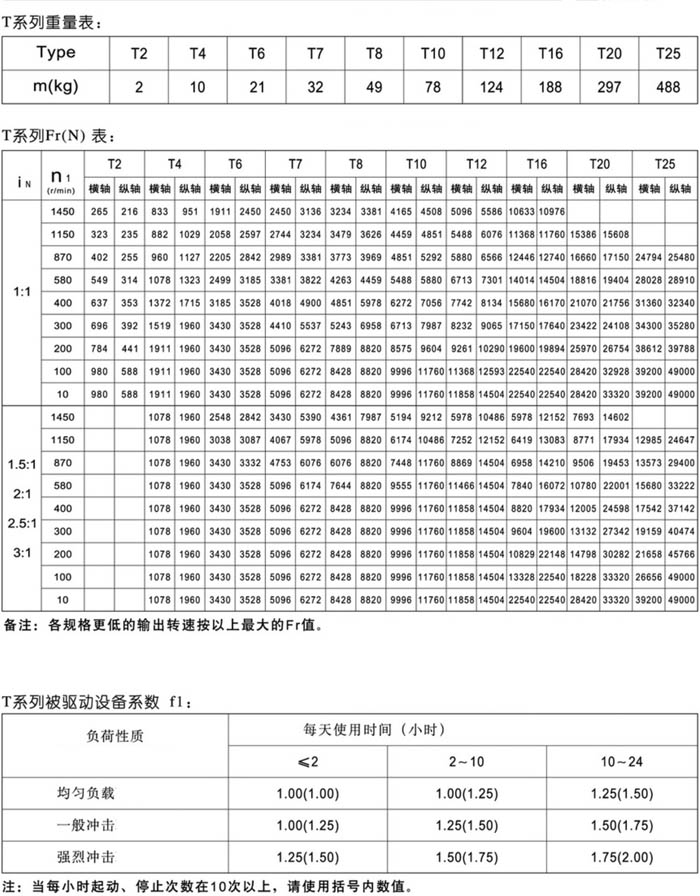

3台负载全部为196N·m，一般冲击，梅天连续工作8小时，即使用系数f1=1.25，斜齿轮

翰人轴转迷以300r/min,速比全部为1:1。

根据公式：

每台齿轮箱本身所需的负载 T2N≥T2 × fl一196 × 1.25＝245N·m

※ l号齿轮箱

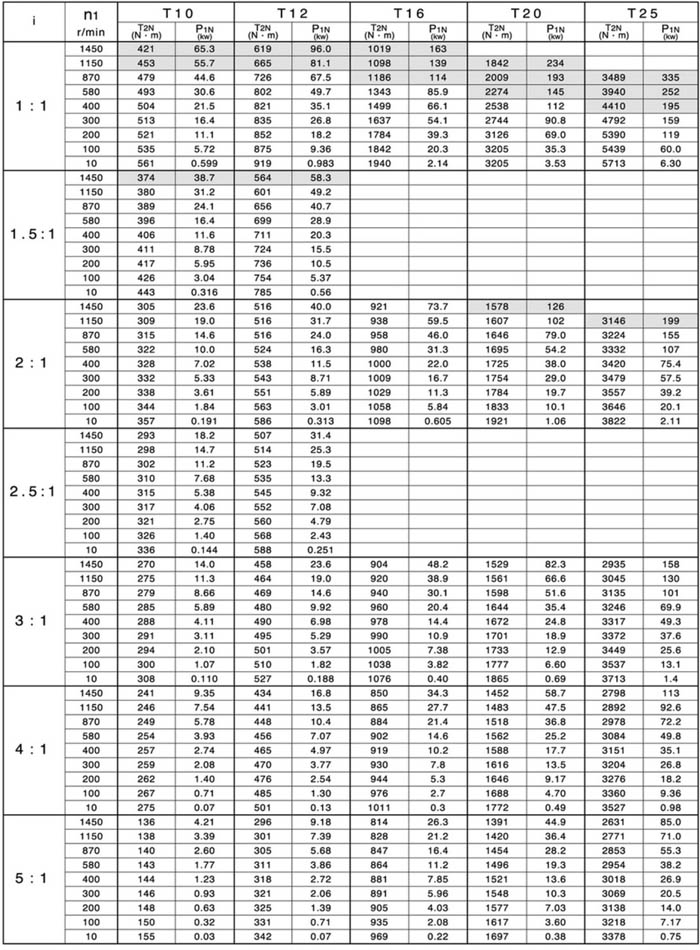

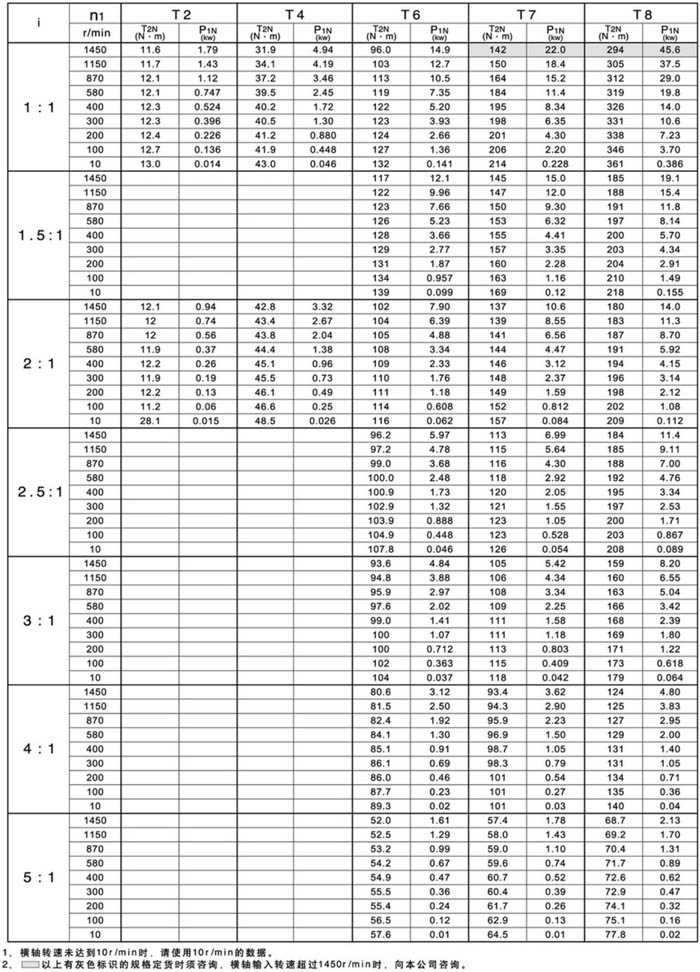

因1号齿轮箱本身的负载为245N·m，而2号、3号齿轮箱需通过1号齿轮箱体传递扭矩。所以1号齿轮箱应承担的负载为245N·m﹢245N·m+245N·m=735N·m，依据f4动能力表，应选T12。

※ 2号齿轮箱

除本身的负载245N·m.还需传递3号齿轮箱的扭矩。所以总负载应为245N·m+245N·m=490N·m，依据传动能力表，应选T10。

※ 3号齿轮箱

由于仅一个负载C进行运转，即所需负载在245N " m以上即可，依据传动能力表可选T8。

注愈事项:

I.当速比不为1:1时，请确定成告知输入轴;选横轴输入为减速，选纵轴输入为增速，安装方位和尺寸确定了以后，  就不能更改两轴的位置。

2.多台连动翰出器校对换向箱的承载能力。

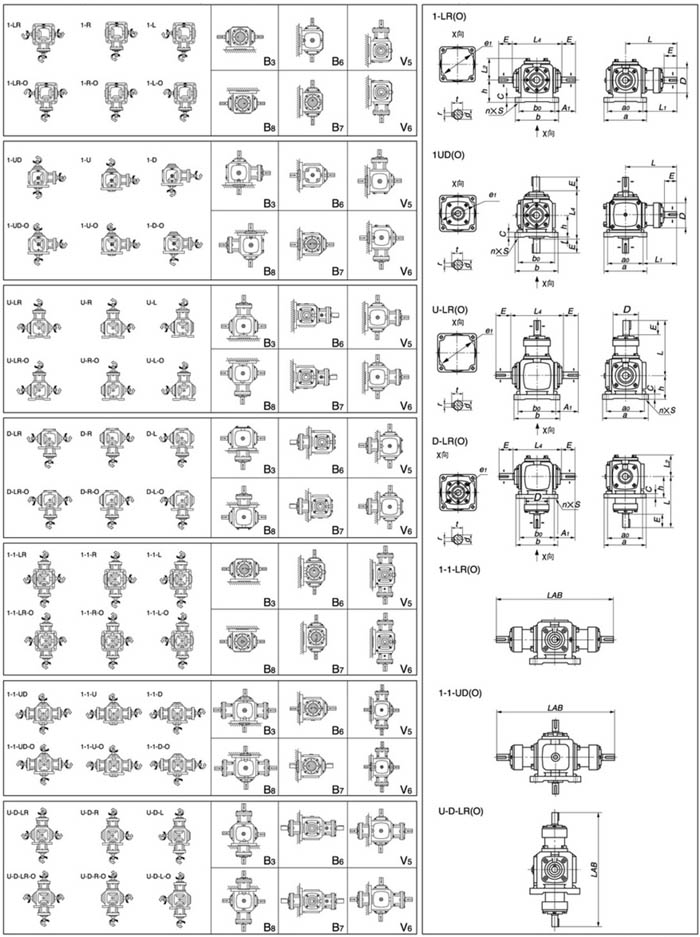

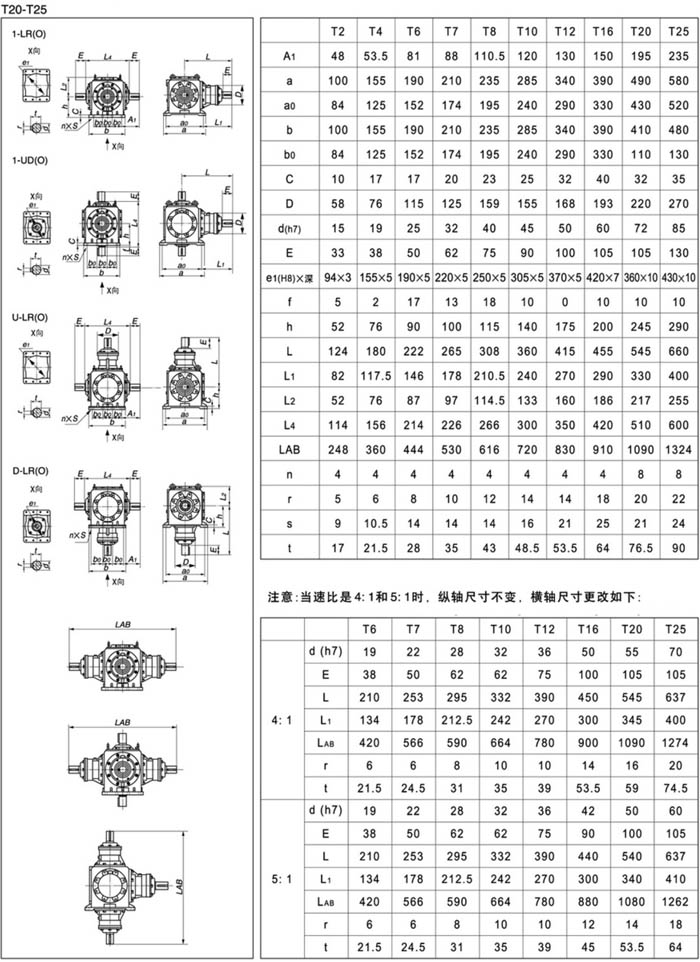

轴配置及轴旋转方向的关系、安装方位及尺寸图表：
